KYN28-12型铠装移开式交流金属封闭开关中置柜

产品名称:KYN28-12型铠装移开式交流金属封闭开关中置柜

产品类型:开关成套类

浏览次数:

产品简介: KYN28-12型铠装移开式交流金属封闭开关柜系额定电压3.6~12kV三相交流50Hz的户内成套配电装置。用于发电厂送电、电业系统和工矿企业变电所受电、配电,还可以用于频繁启动高压电动机等。

关于产品购买、技术维护等服务,欢迎致电!

电话:0710-2572368

传真:0710-2760018

QQ:2427967001

电话:18271228725@139.COM

产品介绍

一、产品介绍:KYN28-12型铠装移开式交流金属封闭开关中置柜
    KYN28-12型铠装移开式交流金属封闭开关中置柜系额定电压3.6~12kV三相交流50Hz的户内成套配电装置。用于发电厂送电、电业系统和工矿企业变电所受电、配电,还可以用于频繁启动高压电动机等。
本开关柜能满足GB3906、DL404、IEC-298等标准的要求,并且具有防止误操作断路器、防止带负荷推拉手车、防止带电关合接地开关、防止接地开关在接地位置时送电和防止误入带电间隔等“五防”功能。
    KYN28-12型铠装移开式交流金属封闭开关中置柜可以作为电机的运行柜,星点柜,切换柜来使用。
二、

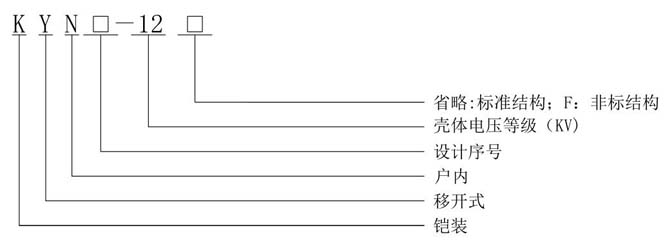

产品含义:
KYN开关柜型号含义

三、使用环境条件:
海拔高度:不超过1000m;
环境温度:上限+40℃,下限-10℃;
相对湿度:日平均值不大于95%,月平均值不大于90%;
饱和蒸汽压:日平均值不大于2.2×10-3MPa,月平均值不大于1.8×10-3 MPa;
地震烈度:不超过8度;
无火灾、爆炸危险、严重污染、化学腐蚀及剧烈震动的场所。

四、主要特点:
1) 柜体结构采用敷铝锌板经多重折弯组装而成;
2) 所有的操作均在柜门关闭状态下进行;
3) 防护等级高,可防止杂物和虫害侵入;
4) 简单有效的“五防”闭锁,防止误操作;
5) 可配用VS1(ZN63A)或根据用户要求选用VD4型真空断路器;

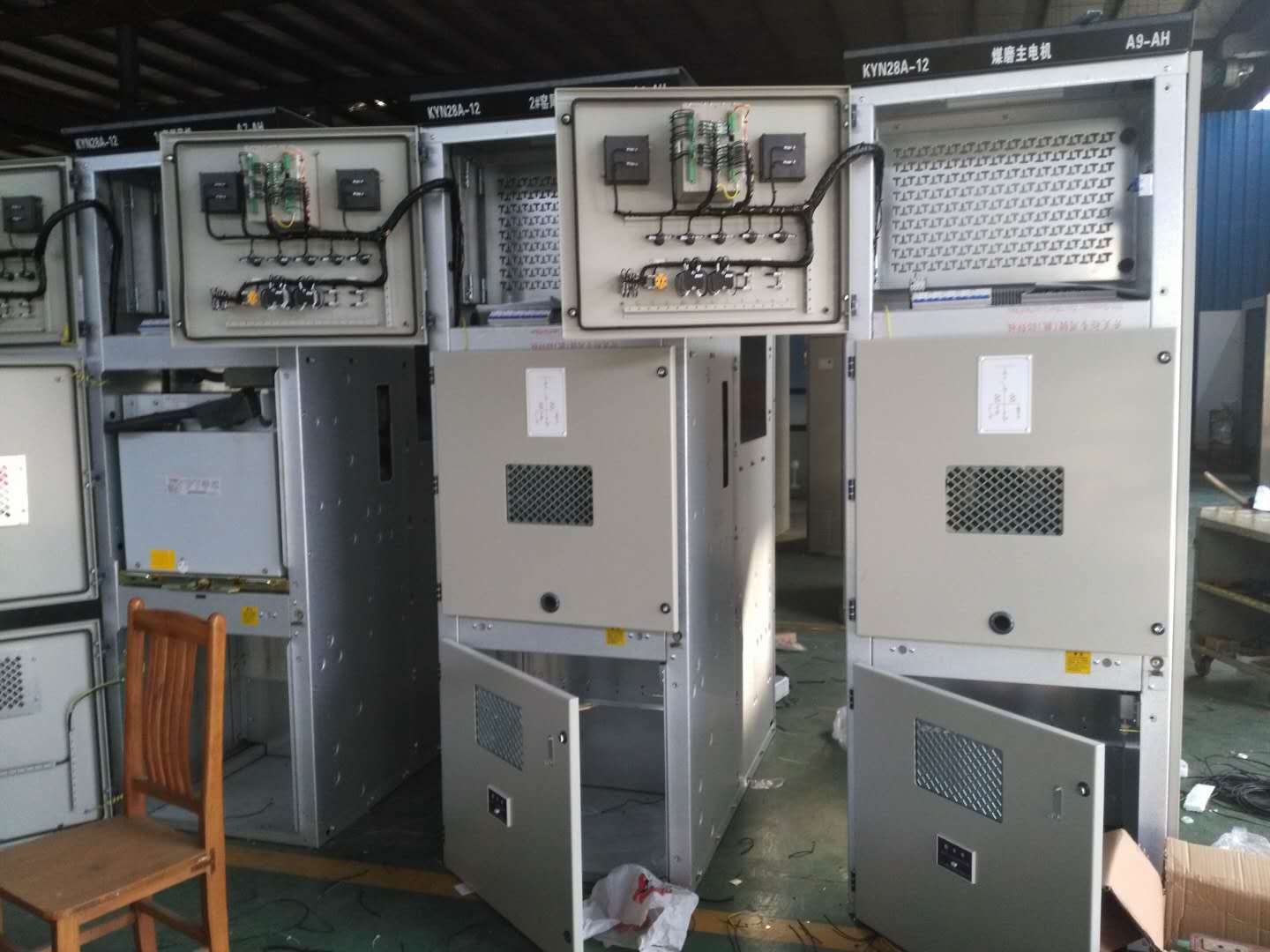

6) 更换断路器简单,手车互换性好;兆复安电气KYN28A-12铠装高压开关柜
7) 柜体可靠墙安装、柜前维护、减少占地面积;
8) 电缆室空间充裕、可连接多根电缆;
9) 快速接地开关用于接地和回路短路;
10) 断路器室、继电器室、电缆室可根据用户要求分别加装加热器,防止凝露与腐蚀发生;
11) 断路器室、电缆室可根据用户要求分别加装照明装置,以方便维护及检修。
五、主要技术参数

参数名称 单位 参数
额定电压 kV 3.6 7.2 12
额定电流 A 630 1250 1600 2000 2500 3150
额定频率 H Z 50
额定短时耐电流 kA 16 20 25 31.5 40
额定峰值耐受电流 kA 40 50 63 80 100
额定工频耐受电压 kV 42/1min
额定雷电冲击耐受电压 ( 峰值 ) kV 75
额定短路持续时间 S 4
防护等级   IP4X

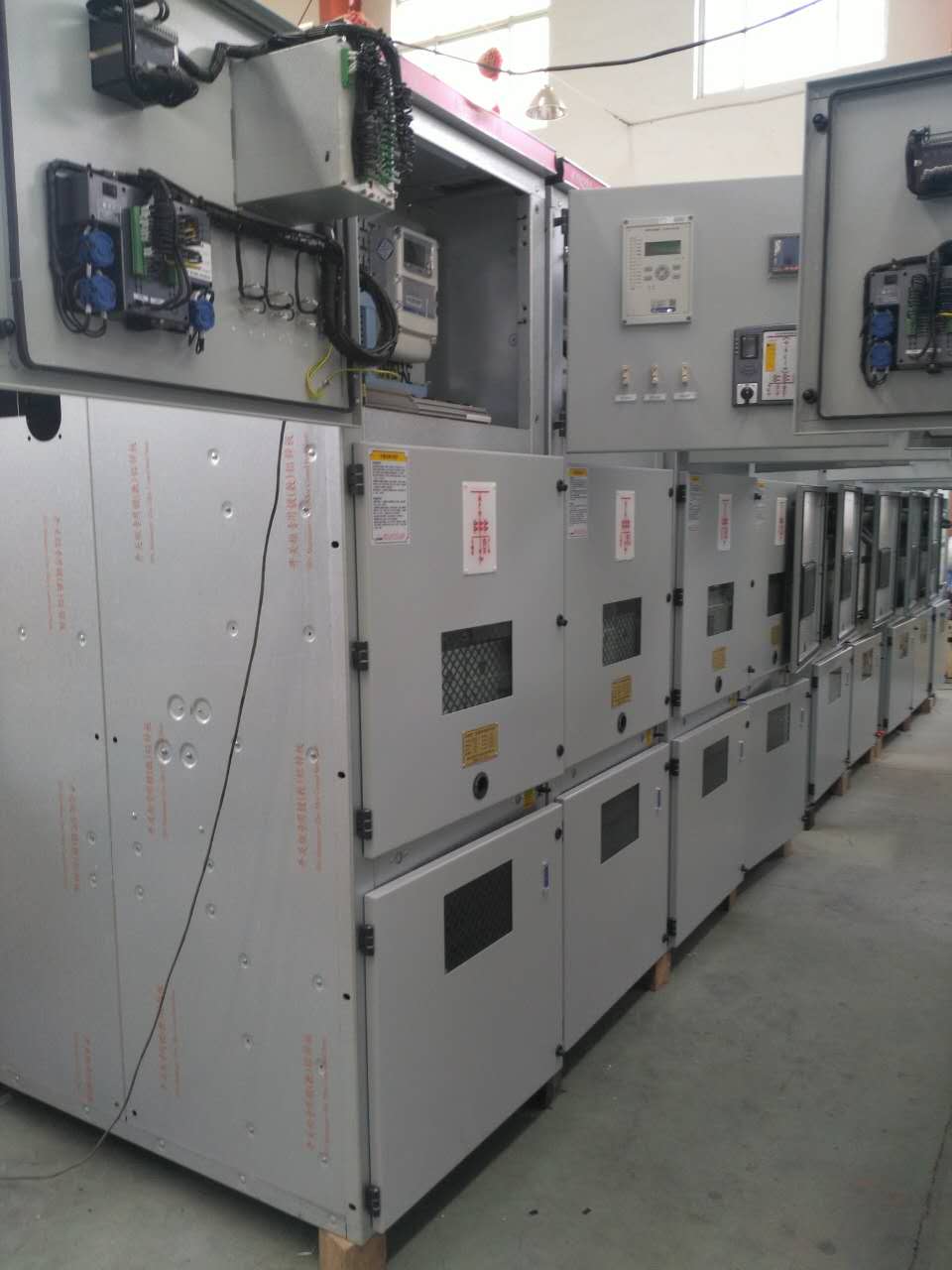

成品KYN28A-12高压开关柜
六、外形尺寸及重量
高度 2300(2200)
宽度 分支小母线额定电流达至1250A热稳定电流31.5KA 800
分支小母线额定电流1600A及以上 1000
深度 电缆进出线 1500
背后架空进出线 1660
重量 700-1200

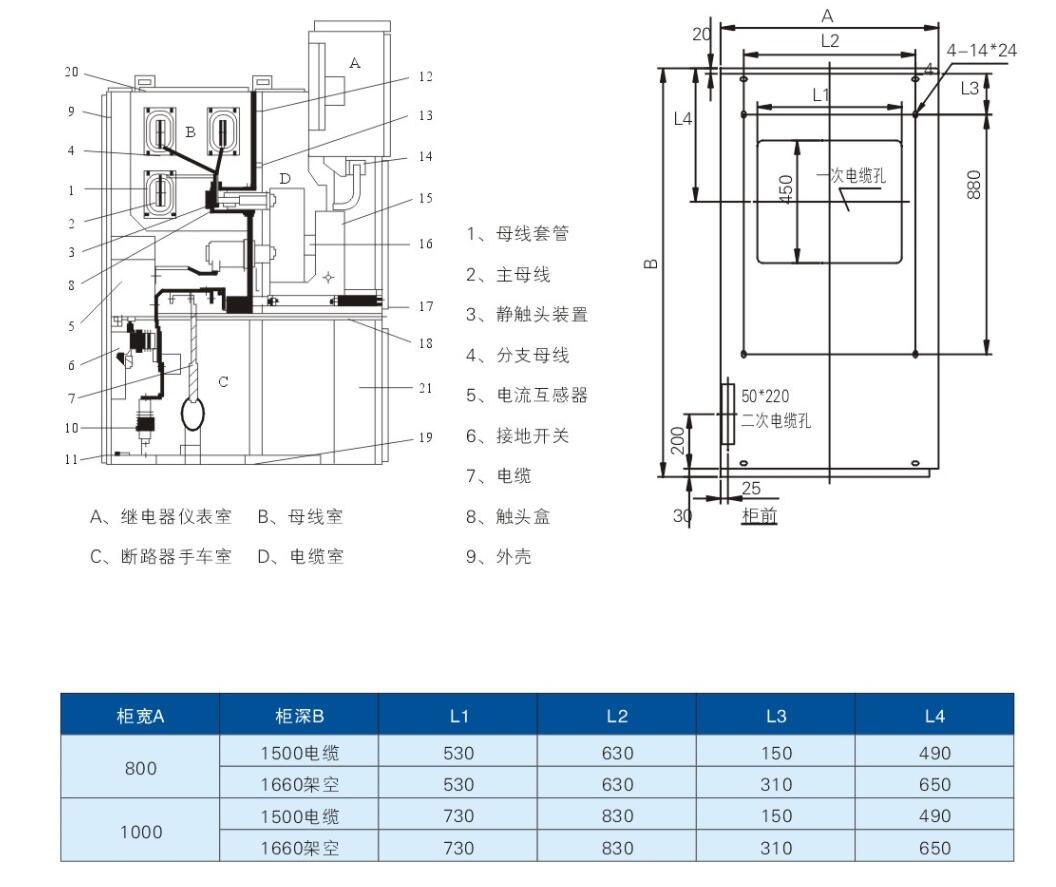

、机构示意图及底板安装尺寸图
 KYN28柜机构示意图及底板安装尺寸图

八、订货须知
1、主接线方案编号及单线系统图、排列图;
2、二次回路接线原理图,端子排列图,如端子无排列图时按制造厂规定;
3、开关柜内的电器元件的型号、规格、数量;
4、主母线、支母线的材质、规格,否则按制造厂规定供应;
5、开关柜使用在特殊环境条件,应在订货时提出;
6、需要附件、备件时应提出其种类和数量;
