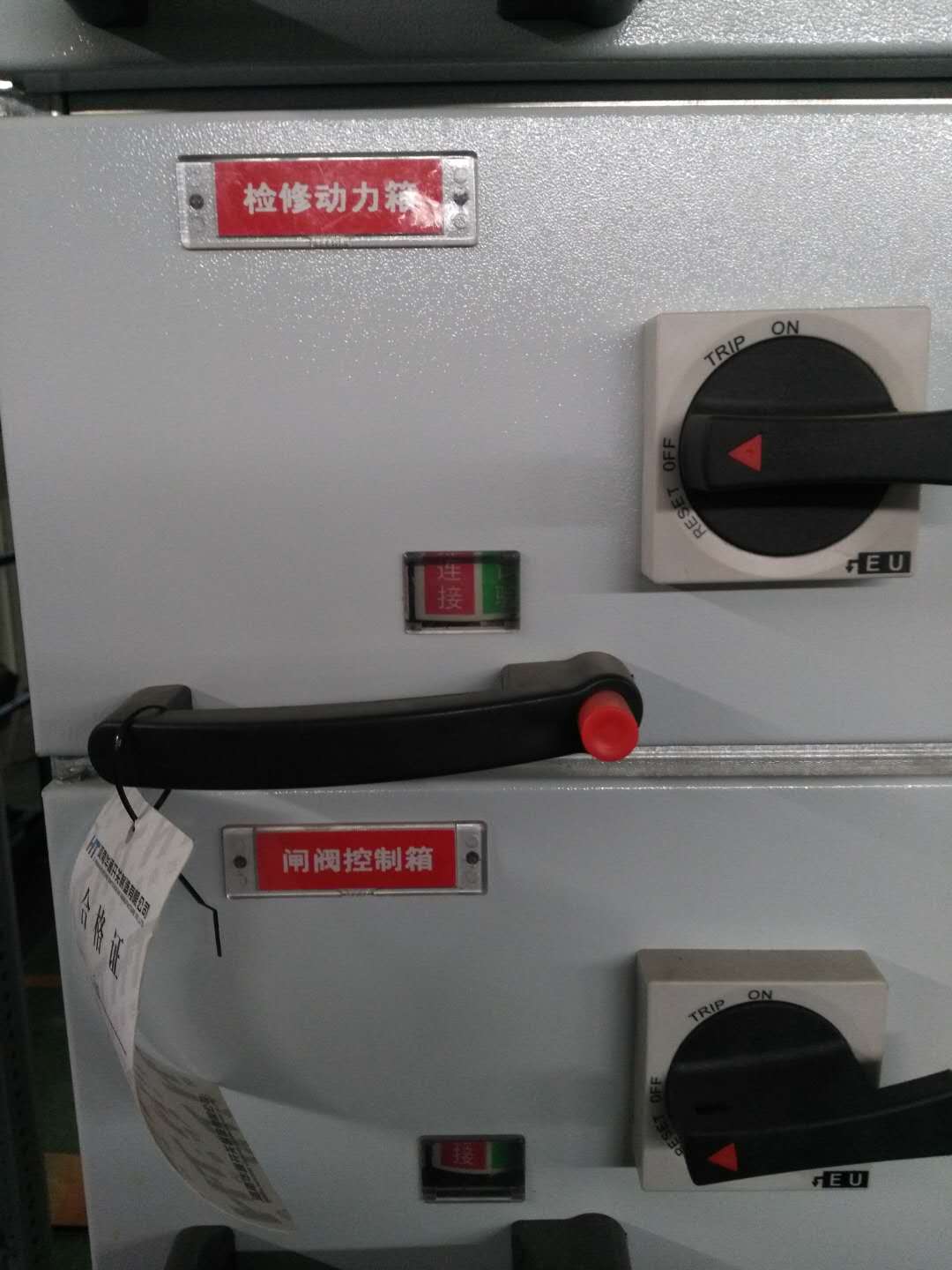

GCS系列低压抽出式开关柜

产品名称:GCS系列低压抽出式开关柜

产品类型:开关成套类

浏览次数:

产品简介: GCS系列低压抽出式开关柜适用于发电厂、石油、化工、冶金、纺织、高层建筑等行业的配电系统。

关于产品购买、技术维护等服务,欢迎致电!

电话:0710-2572368

传真:0710-2760018

QQ:2427967001

电话:18271228725@139.COM

产品介绍

一、概述GCS系列低压抽出式开关柜

        GCS系列低压抽出式开关柜(以下简称抽屉柜)是电力工业部、机械工业部以促进我国低压配电行业的技术进步,加速低压配电成套开关设备的更新换代,保护和弘扬我国民族工业为宗旨,根据行业主管部门、广大电力用户及设计单位的要求设计研制出的符合国情、具有较高技术性能指标、能够适应电力市场发展需要并可与现有引进产品竞争的低压抽出式开关柜,该装置目前已被电力用户广泛选用。
       GCS系列低压抽出式开关柜适用于发电厂、石油、化工、冶金、纺织、高层建筑等行业的配电系统。在大型发电厂、石化系统等自动化程度高,要求与计算机接口的场所,作为三相交流频率为50(60)Hz、额定工作电压为380(400)n、660v,额定电流为4000A及以下的发、供电系统中的配电、电动机集中控制、无功功率补偿使用的低压成套配电装置。
          GCS系列低压抽出式开关柜使用标准:
                    IEC60439-1《低压成套开关和控制设备》
                   GB7251《低压成套开关设备》
                   JB/T9661《低压抽出式成套开关设备》

二、型号含义

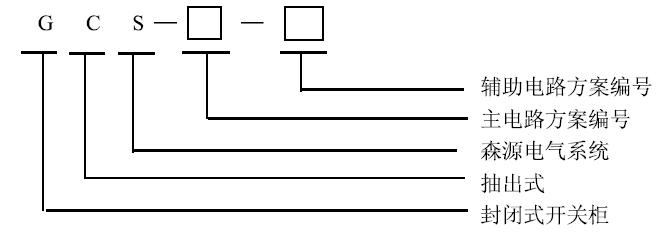

 GCS系列低压抽出式开关柜型号说明
三、使用条件
1. 周围空气温度不高于+40℃,不低于-5℃。24小时内平均温度不得+35℃。超过时,需根据实际情况降容运行。
2.户内使用,使用地点的海拔高度不得超过2000m.
3. 周围空气相对湿度在最高温度为+40℃时不超过50%,在较低温度时允许有较大的相对湿度,如+20℃时为90%,应考虑到由于温度的变化可能会生凝露的影响。GCS系列低压抽出式配电柜
4.装置安装时与垂直面的倾斜度不超过50℃,且整组柜列相对平整(符合GBJ232-82标准)。
5.装置应安装在无剧烈震动和冲击以及不足以使电器元件受不到应有腐蚀的场所。
四、主要技术参数

主电路额定电压(V) 交流380(400)、(600)
辅助电路额定电压(V) 交流220、380(400)直流110、220
额定频率(HZ) 50(60)
额定绝缘电压(V) 660(1000)
额定电流(A) 水平母线 ≦4000
垂直母线(MCC) 1000
母线额定短时耐受电压(kA/1S) 50,80
母线额定峰值耐受电流(Ka/0.1S) 105,176
工频试验电压(V/1 min) 主电路 2500
辅助电路 1500
母线 三相四线制 A.B.C.PEN
三相五线制 A.B.C.PE,N
防护等级 IP30 , IP40
五、主要特点
1. 主构架采用8MF型开口型钢,型钢的二侧面分别有模数为20mm和100mm的φ9.2mm的安装孔,内部安装灵活方便。
2.主构架装配形式设计为两种,全组装式结构和部分(侧框和横梁)焊接式结构,供用户选择。
3.装置的各功能室相互隔离,其隔室分为功能单元室、母线室和电缆室。各室的作用相对独立。
4. 水平主母线采用柜后平置式排列方式,以增强母线抗电动力的能力,是使装置的主电路具备高短路强度能力的基本措施。
5. 电缆隔室的设计使电缆上下进出均十分方便。
6. 装置通用柜体的尺寸系列(见下表)


高(mm) 2200
宽(mm) 400 600 800 1000
深(mm) 800 1000 800 1000 600 800 1000 600 800 1000
六、订货须知
订货合同包含以下内容:
1. 产品的全型号包括主电路方案号和辅助电路方案号;
2. 主电路系统组合顺序图;
3. 辅助电路电气原理图;
4. 柜内元器件清单;
5. 电路中电压、电流、时间等整定参数;
6. 与产品正常使用不符的其它特殊要求。
