产品名称：XL系列低压动力配电柜

产品类型：开关成套类

浏览次数：次

产品简介：XL型动力配电柜用于工矿企业，交流频率50Hz、电压660V以下IT系统，TN-C系统，TT系统（原称三相三线、三相四线电力系统）作动力、照明配电用。

关于产品购买、技术维护等服务，欢迎致电!

电话：0710－2572368

传真：0710－2760018

QQ：2427967001

电话：18271228725@139.COM

产品介绍

一、概述

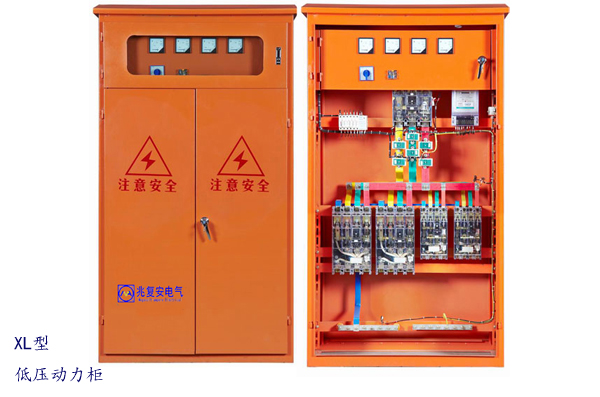

XL系列低压动力配电柜（简称：动力柜）均采用国内自行设计的新型组件，外壳用钢板弯制而成，具有结构紧凑，检修方便，线路线路方案可以灵活组合等特点；配电柜除了可装空气断路器和熔断器作为断路保护外，还可装有接触器和热继电器，箱前门可装操作按钮和指示灯，以及需配刀开关时，其刀开关操作手柄装于箱前右柱上部，可以作为切换电源之用，配电柜前面有门，门打开后，配电箱内全部设备敞露，便于检修维护。XL型动力配电柜用于工矿企业，交流频率50Hz、电压660V以下IT系统，TN-C系统，TT系统（原称三相三线、三相四线电力系统）作动力、照明配电用。

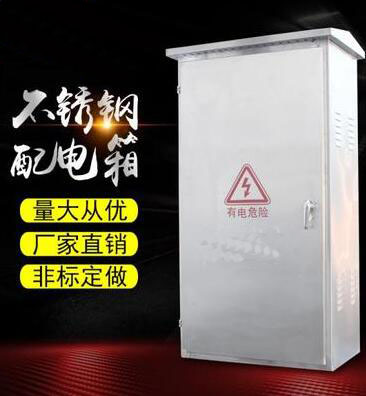

XL型低压动力配电柜符合国际电工委员会IEC439-1《低压开关设备和控制设备装置》，国标GB7251-1997《低压开关设备和控制设备装置》。适用于发电厂、变电站、大型建筑、楼宇等电力用户。适用于交流50Hz、额定电压500V及以下，作为动力控制及配电使用。XL型低压动力配电柜系户内装置，靠墙安装，屏前检修。箱体具有良好的防尘特性，适合于化工厂和有灰尘场所使用。。XL型低压动力配电柜也可以用不锈钢制作户外防雨型配电柜。

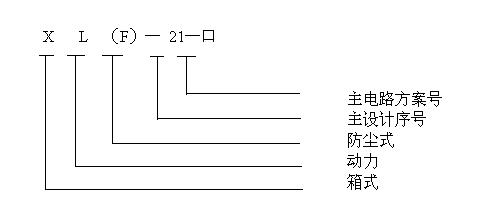

二、型号含义

三、工作环境

3.1 海拔高度不超过2000米；
3.2 周围空气温度不高于+40℃，并且24h内平均温度不高于+35℃，周围空气温度不低于-5℃；
3.3 大气条件：空气清洁，相对湿度在温度为+40℃时不超过50%，在温度较低时允许有较高的相对湿度，例如：+20℃时为90%；
3.4 没有火灾、爆炸危险、严重污秽、化学腐蚀及剧烈震动的场所； XL型动力柜

3.5 安装时，与垂直面倾斜不超过5°；
3.6 本产品适合以下温度运输、储存：-25℃--+55℃。在短时间内（不超过24小时）不超过+65℃；
3.7 如上述使用条件不能满足时，应由用户在订货时向制造厂提出，协商解决。

四、技术参数

序号	名称	单位	数据
1	额定电压	V	380/220 VAC
2	最大额定工作电流	A	1600
3	额定绝缘电压	V	660
4	频率	Hz	50
5	防护等级		IP30
6	短时耐受电流	kA	18
7	短时耐受电流	kA	36

五、产品特点

XL（F）-21型低压动力配电柜系户内靠墙安装，单面前开门的配电装置。其基本结构采用钢板弯制及角钢焊接而成。前右侧可装设刀开关操作手柄，作为电源切断与接通操作之用，箱门上可装设操作按钮，指示灯及显示仪表，打开箱后，配电箱内部设备全为敞露便于检修维护，本配电箱装有空气断路器，熔断器作为短路保护外，还装有接触器和热继电器。门与壳体均焊有接地螺钉，确保壳体与地连接可靠。

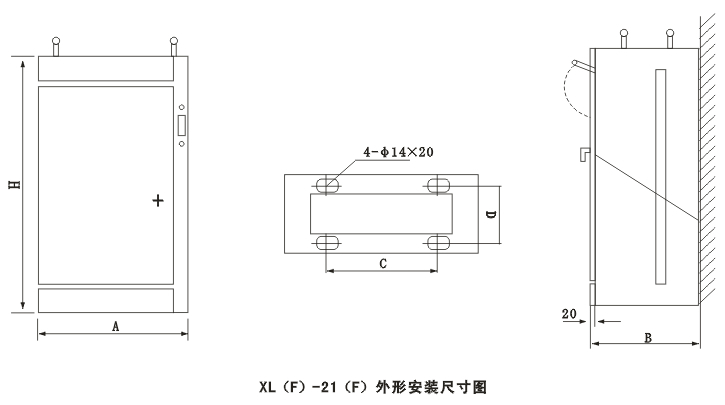

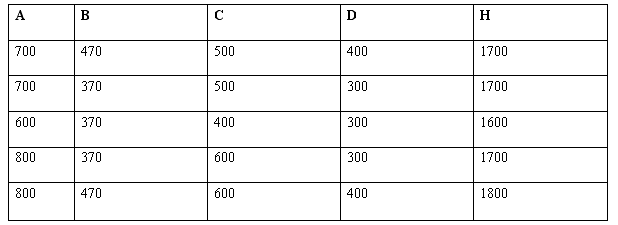

六、柜体外形尺寸及安装尺寸

七、订货须知

订货时客户需提供下列资料：
7.1 一次线路方案及单线系统图；
7.2 二次线路展开系统图；
7.3 每箱内所装设各种电器的详细规格及参数
